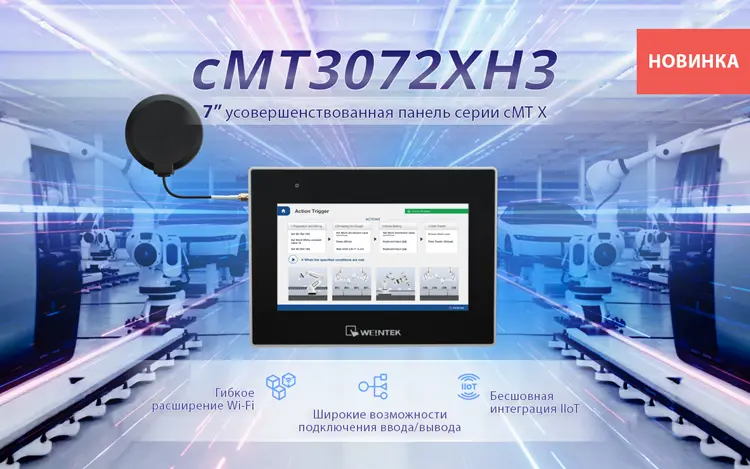

В условиях развития концепции Industry 4.0. даже компактное оборудование требует обработки сложных данных и поддержки беспроводной связи. Ответом Weintek на эти вызовы стала новая флагманская 7-дюймовая панель cMT3072XH3 продвинутой серии cMT X. Модель оснащена высокопроизводительным процессором и создает новый стандарт для HMI данного класса.
Панель разработана для автоматизированных производств, движущихся к цифровой трансформации. Она сочетает гибкую коммутацию, мощный программный функционал и широкую поддержку промышленных протоколов, обеспечивая бесшовное соединение между оборудованием на уровне цеха, IT-системами и облачными платформами.
Гибкое подключение и беспроводная связь

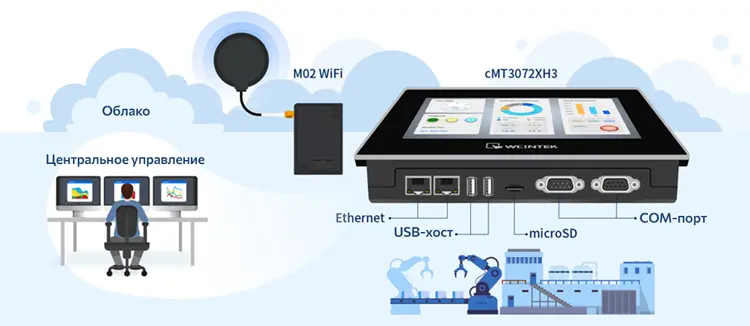

cMT3072XH3 — первая 7-дюймовая HMI с поддержкой WiFi-модуля расширения M02. Это позволяет осуществлять беспроводную передачу данных, что значительно снижает затраты на прокладку кабелей в рамках модернизации или в специальных условиях. Богатый набор интерфейсов включает два Ethernet-порта, два последовательных порта, два порта USB Host и слот для карты microSD. Такой набор упрощает доступ к данным и интеграцию систем, делая панель мощным коммуникационным мостом на производстве.
Комплексные возможности IIoT для внешних платформ
Как продвинутая модель серии cMT X, cMT3072XH3 полностью раскрывает функционал EasyBuilder Pro и поддерживает активацию сервисов Weincloud и CODESYS. Панель становится центральным узлом сбора данных без необходимости установки дополнительного аппаратного обеспечения.
Модель поддерживает ключевые IIoT-протоколы, включая OPC UA Server и Modbus, для безопасного высокоскоростного обмена данными с SCADA и ERP-системами. Встроенная функция синхронизации исторических данных и журналов аварий с внешними SQL-базами обеспечивает аналитику больших данных и прослеживаемость производства. Благодаря поддержке MQTT для облачных платформ, панель обеспечивает высокозащищенное подключение к таким системам как AWS IoT и Azure IoT Hub для передачи данных в реальном времени.
Надежная промышленная аппаратная платформа
Аппаратная часть cMT3072XH3 соответствует высоким промышленным требованиям. Четырехъядерный процессор, 4 ГБ встроенной памяти и 1 ГБ оперативной памяти обеспечивают стабильную работу при обработке больших объемов данных и одновременном использовании множества протоколов связи.
Покрытие платы защищает электронные компоненты, гарантируя стабильную работу на высотах до 3000 метров. Фронтальная панель соответствует степени защиты NEMA 4/IP66, эффективно противостоит воде и пыли. Продукт сертифицирован по стандартам CE и UL, что подтверждает его международное качество.
Технические характеристики cMT3072XH3
| Дисплей | 7" WVA (широкий угол обзора) 1024 × 600 |
| Сенсорная панель | 4-точечная резистивного типа |
| Процессор | Четырехъядерный RISC |
| Flash/RAM | 4Гб / 1Гб |
| Слот для SD-карты | 1 x microSD |
| USB хост | 2 x USB 2.0 |
| Ethernet |
LAN 1: 10/100 Base-T × 1 LAN 2: 10/100 Base-T × 1 |
| COM порты |
Разъем A: COM2 RS-485 2W/4W, COM3 RS-485 2W Разъем B: COM1 RS-232 4W, COM3 RS-232 2W |
| Покрытие печатной платы | Есть |
| Корпус | Пластик |
| Габариты Ш х В х Г | 200,3 x 146,3 x 36 мм |
| Монтажный размер | 192 х 138 мм |
| Монтаж | В панель |
| Степень защиты | NEMA4 / IP66 |
| Рабочая температура | 0° ~ 55°C |
| Сертификаты | CE / UL |
| ПО |
EasyBuilder Pro (V6.10.01 или более поздняя) EasyAccess 2.0 (опция), Dashboard (опция) CODESYS (опция) |
