Высокопроизводительные ПЛК с CODESYS – новинки модулей I/O

Компания Xinje расширила серию ультратонких модулей ввода/вывода XF.

В линейке появились модули для подключения высокочувствительных тензодатчиков, модули для подключения абсолютных энкодеров с интерфейсом SSI, модули для подключения 8 различных типов термопар, модуль входов энкодера с открытым коллектором и др.

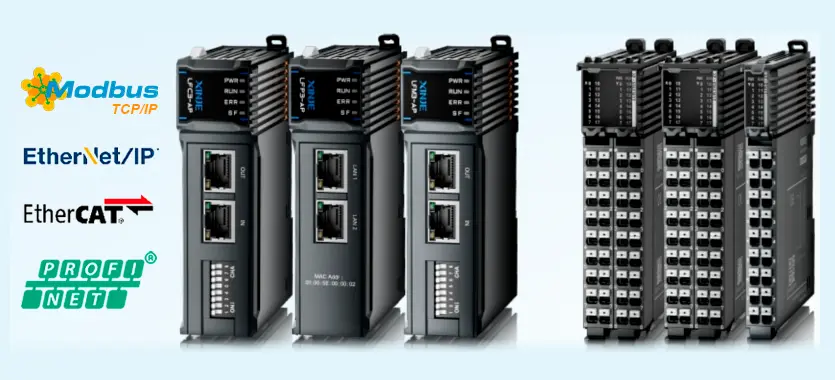

Благодаря каплерам с поддержкой различных протоколов появляется возможность интеграции серии XF в существующие промышленные сети.

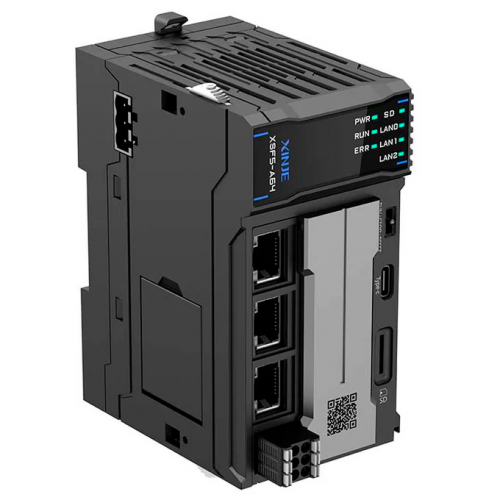

Новые высокопроизводительные ПЛК XSF5 c CODESYS и поддержкой управления движением

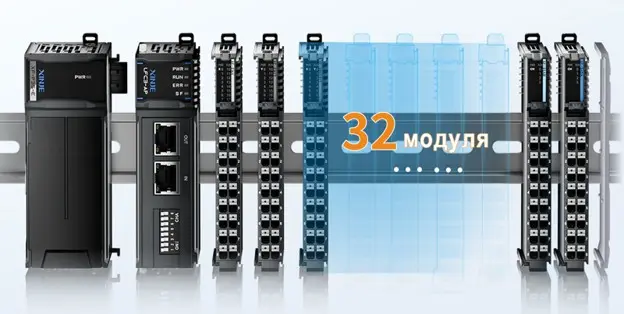

Интерфейсы: Ethernet/EtherCAT/RS485/CAN/USB Поддержка протоколов связи UDP, TCP/IP, Ethernet/IP, CANopen, OPC UA, MQTT Поддержка SD-карт 3 сетевых интерфейса: 1 х Ethernet, 1 х EtherCAT, 1 х Ethernet/EtherCAT Поддержка WEB-визуализации Управление движением (до 64осей) Полная поддержка CODESYS и среды разработки XS Studio (стандарты IEC61131-3, PLCopen) Масштабируемость: подключение до 32 модулей расширения серии XF; возможность расширения удаленным вводом/выводом по EtherCAT Компактный корпус (на 70% меньше аналогов) Простота отладки и обслуживания

Детальное описание технических характеристик каплеров и новых модулей серии XF представлено ниже.

Модель	Описание
	LFM3-AP Каплер Modbus TCP для модулей серий XF и LF. Встроенный 8-позиционный DIP-переключатель для ручной установки IP-адреса.
	LFC3-AP EtherCAT каплер для модулей серииXF. Минимальный цикл синхронизации – 250 мкс.Встроенный 8-позиционный DIP-переключатель для ручной установки Device ID.
	LFI3-AP Каплер EtherNet/IP для модулей серийXF и LF. Минимальный циклсинхронизации – 1 мс. Встроенный 8-позиционный DIP-переключатель для ручной установки IP-адреса.
	LFP3-AP PROFINET каплер для модулей серииXF. Поддержка режимов IRT и RT. Поддержка функций резервирования MRP и MRPD.

XF-E1WT/E2WT/E4WT – модули для подключения тензодатчиков

Каналов ввода: 1/2/4 Диапазон измерения: 0~5 мВ, 0~10 мВ, 0~15 мВ, 0~20 мВ, -5~5 мВ, -10~10 мВ, -15~15 мВ и -20~20 мВ Разрядность АЦП: 24 бит Возможность сохранения последнего измеренного значения и сохранение дрейфа нуля Частота дискретизации: 120 Гц/240 Гц/480 Гц/600 Гц/1209 Гц

XF-E2SSI – модуль для подключения абсолютного энкодера

Интерфейс: SSI, RS-232/485 Каналов ввода: 2 независимых Защита от обратного подключения, от перегрузки по току и короткого замыкания Максимальная частота опроса каждого канала: 2МГц

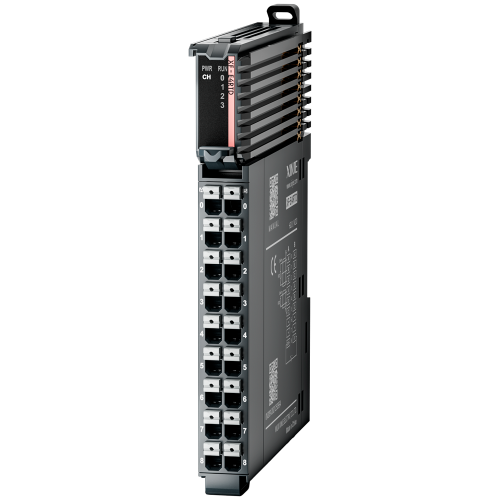

XF-E4TC-H – модуль для подключения термопар

Каналов ввода: 4 Тип датчика: K, S, E, N, B, T, J и R Диапазон измерения температуры: -200°C∼1820°C (зависит от типа датчика) Поддержка измерения напряжения от -100 мВ до 100 мВ Разрешение 0.1℃; 1℃ Скорость преобразования: 50 мс/1 канал, 100 мс/4 канал, 5000 мс/1 канал Возможность одновременной (синхронной) выборки всех каналов

XF-E4HSC-OC – модуль входов энкодера (открытый коллектор)

4 канала входа энкодера с открытым коллектором Поддержка режимов: однофазный, импульс + направление, A/B фаза, CW/CCW Поддержка функций измерения частоты и длительности импульса 4 канала высокоскоростного ввода, 2 канала высокоскоростного вывода Макс. частота для входа с открытым коллектором 200 кГц  Совместимость с входами NPN и PNP, выходом NPN

XF-E8PX8PYT – модуль дискретного ввода/вывода (PNP)

Каналов ввода: 8 Тип входа: PNP Каналов вывода: 8 Тип выхода: транзисторный (PNP)

XF-E32PYT – модуль дискретного вывода (PNP)

Каналов вывода: 32 Тип выхода: транзисторный (PNP)

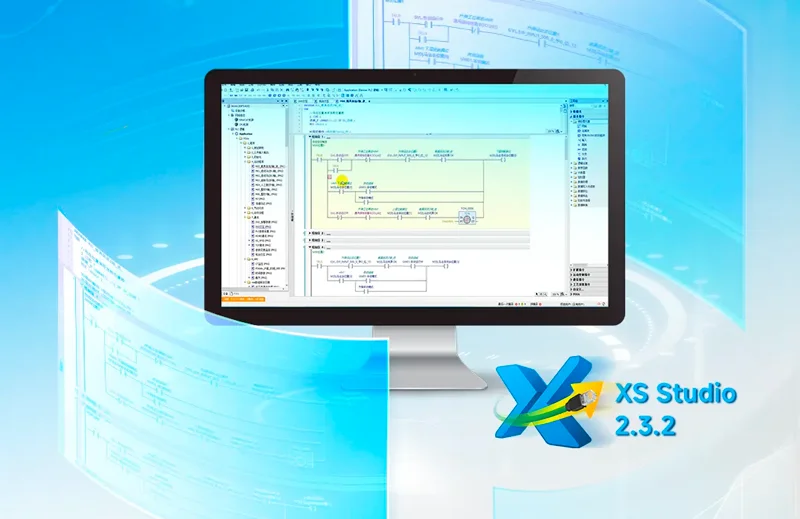

XS Studio 2.3.2 – продвинутая версия CODESYS с интегрированными устройствами и библиотеками XINJE

Компания Xinje представляет новую версию интегрированной программной платформы XS Studio V2.3.2. Это обновление укрепляет позиции среды как полнофункционального решения на базе CODESYS для разработки и отладки программ для контроллеров всего модельного ряда XS. Одной из главных целей разработчиков было сделать процесс программирования еще более интуитивным и эффективным.

Ключевые усовершенствования XS Studio 2.3.2

• Расширенные возможности работы с языками МЭК 61131-3. Среда программирования, соответствующая стандарту IEC 61131-3, предлагает улучшенные инструменты для работы с языками LD (Ladder Diagram), FBD (Function Block Diagram) и другими. Новые функции секционирования и свертывания кода позволяют структурировать большие проекты, обеспечивая лучшую читаемость и простоту навигации.

• Умная диагностика и отладка. Встроенная система диагностики стала еще более продвинутой. Она активно отслеживает потенциальные ошибки времени выполнения, такие как деление на ноль или выход за границы массива, и точно указывает на проблемную строку кода, что значительно сокращает время на поиск и исправление ошибок.

• Глубокая интеграция с оборудованием Xinje. XS Studio 2.3.2 предлагает тесную интеграцию с полной линейкой устройств Xinje. Это включает в себя удобные инструменты для онлайн-конфигурации и настройки сервоприводов серии DS5C1, шаговых двигателей серии DP3C и частотных преобразователей серии VH6 прямо из среды программирования

Мощные возможности для сложных задач

• Поддержка EtherCAT для высокоскоростного управления. Обновление усиливает поддержку шины EtherCAT, позволяя подключать до 32 узлов. Это обеспечивает высокоскоростное и детерминированное управление сложными системами, включая многоосевые системы с функциями интерполяции (линейной, дуговой, спиральной) и сложные электронные кулачки с 32 каналами.

• Гибкие опции связи. Контроллеры, программируемые в XS Studio, поддерживают множество промышленных сетей и протоколов, включая CANopen, Modbus-TCP, TCP/IP, UDP и OPC UA. OPC UA обеспечивает надежный кросс-платформенный обмен данными, что особенно важно для задач Индустрии 4.0 и построения цифровых двойников.

• Библиотеки и функциональные блоки. Поддержка стандарта PLCopen и возможность разработки собственных функциональных блоков и библиотек инструкций позволяют создавать тиражируемые решения, ускорять разработку и повышать надежность кода.

XS Studio 2.3.2 — значительный шаг вперед в развитии программных инструментов от компании Xinje. Обновление делает среду программирования не просто инструментом для написания кода, а мощной экосистемой для сквозного проектирования сложных систем управления — от идеи до отладки и сопровождения. Его внедрение позволяет повысить эффективность работы инженеров и надежность автоматизированных систем.
